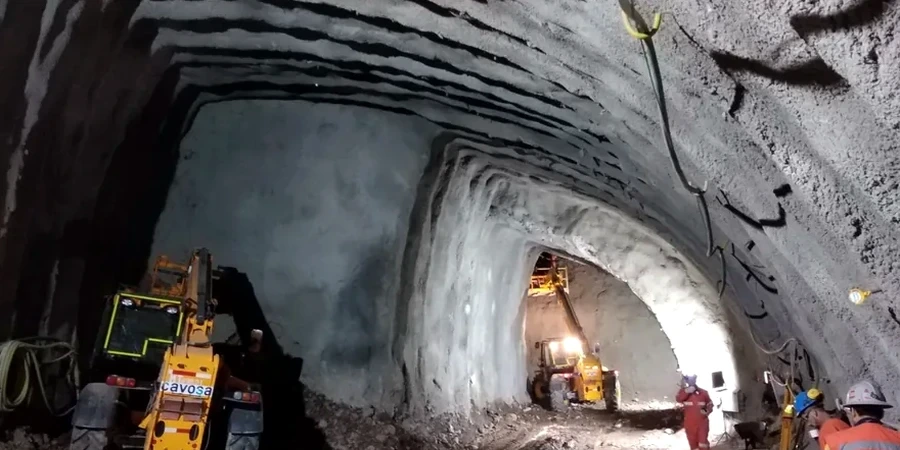

Uno de los errores más frecuentes que vemos en Valparaíso es asumir que los cerros son roca firme de lado a lado. La realidad geológica de la ciudad es mucho más caprichosa: los 42 cerros que rodean la bahía están compuestos en gran parte por depósitos de areniscas meteorizadas y limos arcillosos con poca cementación, típicos de la Formación Horcón. Excavar un túnel sin un análisis geotécnico para túneles en suelo blando es jugar con fuego, sobre todo si el proyecto atraviesa zonas con nivel freático somero, algo común en la cota baja de quebradas como la de Elías o San Francisco. No hablamos de un simple estudio de mecánica de suelos, sino de una caracterización rigurosa que defina los parámetros de resistencia al corte, la deformabilidad del macizo y el sostenimiento adecuado antes de que la tuneladora o el NATM avancen. Complementamos siempre esta evaluación con un ensayo triaxial para obtener la envolvente de falla en condiciones drenadas y no drenadas, porque la proximidad al mar cambia las reglas del juego respecto a un túnel cordillerano. Valparaíso, con su densidad urbana y su patrimonio, no perdona las sorpresas bajo tierra.
En los cerros de Valparaíso, la diferencia entre un sostenimiento exitoso y un colapso se mide en centímetros de deformación temprana.
Cómo trabajamos
Contexto geotécnico local
En Valparaíso vemos con frecuencia que las constructoras subestiman el efecto de la humedad capilar en los suelos residuales de los cerros. No es solo el agua freática: la niebla costera, la camanchaca, mantiene una humedad superficial persistente que acelera la meteorización de los taludes de corte. Al abrir un portal de túnel en suelo blando, el desconfinamiento súbito combinado con esa humedad reactiva planos de debilidad que en laboratorio seco ni siquiera se detectan. El riesgo de colapso parcial del frente es real y lo hemos documentado en varios puntos de la ciudad. Por eso nuestro análisis geotécnico para túneles en suelo blando incluye ensayos de slake durability y de expansión controlada, para anticipar cómo reacciona el material al ciclo mojado-seco típico de la bahía. Ignorar esto en Valparaíso puede significar desde asentamientos en superficie que agrieten viviendas patrimoniales hasta la paralización total de la obra por inestabilidad del emboquille.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: info@sondajespt.com
Normas de referencia
NCh2369.Of2003 - Diseño sísmico de estructuras e instalaciones industriales, NCh1508.Of2014 - Geotecnia - Estudio de mecánica de suelos, NCh3171.Of2010 - Diseño estructural - Disposiciones generales y combinaciones de carga, Manual de Carreteras Vol. 3 - Túneles (Dirección de Vialidad, MOP)
Servicios técnicos vinculados
Caracterización geomecánica del macizo
Ejecutamos un plan de auscultación que incluye ensayos triaxiales CIU, compresiones simples y corte directo sobre muestras inalteradas extraídas de calicatas o sondeos en el trazado del túnel. Determinamos parámetros de resistencia y deformabilidad según la NCh1508.
Análisis de estabilidad del frente y emboquille
Modelamos la excavación en elementos finitos (FEM) para predecir la formación del arco de descarga en suelos blandos. Calculamos la presión de confinamiento necesaria en el escudo o la longitud de los pernos de anclaje en el portal, considerando el efecto sísmico de la NCh2369.
Diseño del sostenimiento y monitoreo
Proponemos el esquema de shotcrete reforzado con fibras, marcos metálicos o paraguas de micropilotes. Dejamos instalada una sección de instrumentación con convergencias y celdas de carga para validar el diseño durante el avance de la excavación.
Parámetros típicos
Preguntas frecuentes
¿Qué diferencia hay entre un túnel en suelo blando en Valparaíso y uno en Santiago?
La principal diferencia es la influencia marina y la topografía. En Valparaíso trabajamos con areniscas y limos de la Formación Horcón, muy alterados por la humedad costera y con un nivel freático somero. En Santiago predominan los suelos granulares secos o las gravas del río Mapocho. Acá el riesgo de saturación y pérdida de cohesión es mucho mayor, lo que obliga a un sostenimiento más pesado y a un control estricto de las filtraciones.
¿Cuál es el costo de un análisis geotécnico para túneles en suelo blando en la región?
Depende de la longitud del túnel y de la campaña de exploración necesaria, pero para un proyecto de ingeniería básica en Valparaíso, el rango de inversión suele moverse entre $2.207.000 y $8.129.000. Esto cubre la ejecución de sondeos, los ensayos de laboratorio acreditados y el informe de diseño del sostenimiento.
¿Qué normativa chilena aplica al diseño de túneles en suelo blando?
Aunque no existe una norma chilena exclusiva para túneles, aplicamos la NCh1508 para el estudio de mecánica de suelos, la NCh2369 para las combinaciones de carga sísmica y el Manual de Carreteras Vol. 3 del MOP como guía técnica. Nuestros procedimientos de laboratorio están acreditados bajo ISO 17025.
