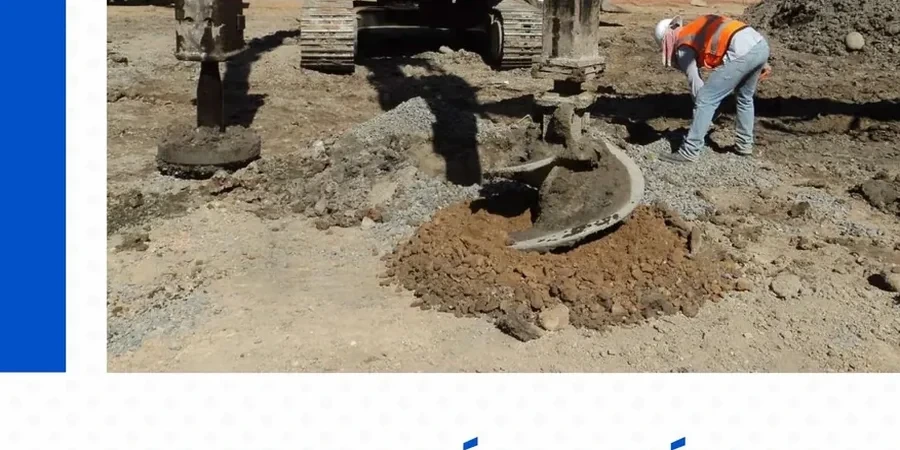

El vibrador de aguja penetra lentamente en el subsuelo de Valparaíso, desplazando lateralmente el material fino mientras se alimenta grava seleccionada por la tolva superior. En cada ciclo de ascenso y descenso se compacta una columna de piedra que alcanza diámetros de 60 a 90 centímetros, dependiendo de la matriz de suelo encontrada en los cerros o en el plan de la ciudad. Este equipo, operado por personal certificado, trabaja con monitoreo automático de profundidad, amperaje y consumo de material en tiempo real, variables que permiten ajustar la energía de compactación a los estratos encontrados. La ejecución de columnas de grava resuelve problemas de capacidad portante insuficiente y riesgo de licuefacción en depósitos arenosos, condiciones frecuentes en las terrazas marinas y rellenos antrópicos que caracterizan a Valparaíso. Antes de movilizar el tren de trabajo a terreno elaboramos una campaña de sondaje SPT que entrega la estratigrafía de detalle, y en suelos finos blandos del sector El Almendral complementamos con ensayo CPT para obtener un perfil continuo de resistencia al corte no drenada.
La interacción columna-suelo moviliza un mecanismo de arco que transfiere las cargas hacia los elementos más rígidos, reduciendo asentamientos totales y diferenciales en terrenos portuarios.
Cómo trabajamos
Contexto geotécnico local
Valparaíso se ubica a 33° de latitud sur, en una zona de subducción activa que acumula tasas de convergencia de placas cercanas a 7 centímetros por año, contexto que generó el terremoto de 1906 con magnitud estimada 8.2 y daños catastróficos en el puerto. Un estudio de suelos sin mejoramiento en el sector de avenida Errázuriz podría subestimar el potencial de licuefacción de las arenas finas saturadas que subyacen bajo el nivel freático a profundidades de entre 3 y 8 metros. Las columnas de grava funcionan como un sistema dual: densifican el terreno granular mediante vibro-sustitución y, al mismo tiempo, actúan como drenes que reducen el exceso de presión intersticial durante la fase cíclica del sismo. Ignorar este mecanismo en el diseño significa exponer la estructura a asentamientos por recon solidación post-sísmica, cuyo costo de reparación supera ampliamente la inversión en mejoramiento. Cada proyecto en la ciudad debe incorporar un análisis de respuesta sísmica local que considere los espectros de la NCh433 y la microzonificación vigente para la comuna, especialmente en los sectores de suelo tipo D y E que predominan en el anfiteatro porteño.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: info@sondajespt.com
Normas de referencia
NCh433.Of1996 mod. 2012 – Diseño sísmico de edificios, NCh1508:2014 – Geotecnia – Estudio de mecánica de suelos, NCh3171:2010 – Diseño estructural – Disposiciones generales, Eurocódigo 7 (EN 1997-1:2004) – Proyecto geotécnico (referencia complementaria para columnas de grava)
Servicios técnicos vinculados
Diseño geotécnico y dimensionalmente de columnas
Elaboramos la memoria de cálculo completa que define el diámetro, espaciamiento, longitud y factor de reemplazo de área, aplicando métodos analíticos de Priebe y modelos de elementos finitos axisimétricos. Incluye la estimación de asentamientos bajo cargas estáticas y la verificación de estabilidad frente a solicitaciones sísmicas conforme a la práctica recomendada por el manual de carreteras del MOP y las disposiciones de la NCh2369 para estructuras industriales.
Control de calidad y ensayos de recepción
Ejecutamos pruebas de carga estática sobre columna aislada y sobre grupo de columnas, ensayos de penetración dinámica entre columnas para verificar la densificación alcanzada, y control granulométrico del material de aporte. Cada lote de grava se muestrea y ensaya en nuestro laboratorio antes de su colocación, asegurando la limpieza y dureza requeridas para garantizar la durabilidad del sistema de mejoramiento a largo plazo.
Parámetros típicos
Preguntas frecuentes
¿Cuánto cuesta el diseño y la ejecución de columnas de grava en Valparaíso?
El costo del diseño de columnas de grava en Valparaíso se sitúa entre $802.000 y $2.188.000, dependiendo de la cantidad de columnas, la profundidad de tratamiento y la complejidad del perfil estratigráfico. Este rango incluye la campaña de exploración geotécnica previa, la memoria de cálculo, los planos de proyecto y la inspección técnica durante la fase de ejecución. Para obras con superficies superiores a 500 metros cuadrados o con requerimientos sísmicos especiales, se recomienda solicitar una cotización específica que considere los ensayos de verificación post-tratamiento.
¿En qué tipo de suelos de Valparaíso se recomiendan las columnas de grava?
Las columnas de grava son particularmente efectivas en los depósitos de arenas limosas y arcillas blandas que se encuentran en el plan de Valparaíso y en los rellenos de quebradas de los cerros. Funcionan bien en suelos con resistencia al corte no drenada entre 15 y 50 kPa, donde la vibro-sustitución logra un bulbo de densificación significativo. En los sedimentos marinos del borde costero y en las terrazas fluviales del estero Las Delicias, el sistema columna-suelo mejora la capacidad portante y reduce los asentamientos diferenciales que podrían afectar a edificaciones de mediana altura.
¿Qué normativa chilena regula el diseño de columnas de grava?
El diseño de columnas de grava en Chile se enmarca en la NCh1508 para los estudios de mecánica de suelos, la NCh433 para las solicitaciones sísmicas y la NCh3171 para las disposiciones generales de diseño estructural. Adicionalmente, se emplean como referencia las recomendaciones del Eurocódigo 7 para el dimensionamiento de columnas de grava, adaptadas a la realidad sísmica chilena. El control de calidad del material de aporte se rige por las normas NCh correspondientes a áridos para hormigón y bases granulares.
