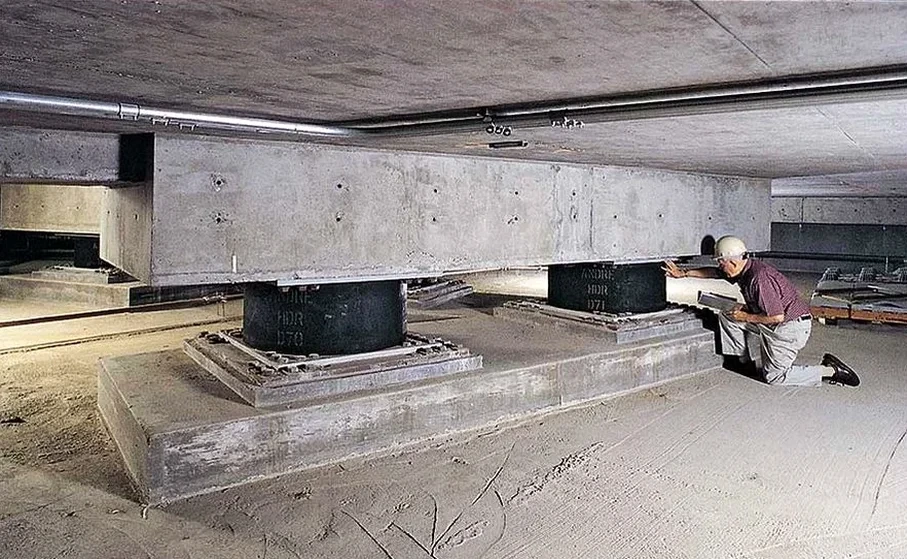

Valparaíso acumula más de 30 sismos perceptibles al año, y el último evento Mw 6.9 que golpeó la región en 2017 dejó claro que la amplificación sísmica en cerros con pendientes superiores al 20 % no es un mito. El diseño de aislación sísmica de base corta esa transmisión de energía entre el suelo y la estructura. En nuestro equipo integramos estudios geotécnicos locales con modelamiento no lineal para definir aisladores elastoméricos o deslizantes según la NCh 3171. No partimos de catálogos genéricos. Cada curva de histéresis y cada desplazamiento de diseño se calibra contra la columna estratigráfica del cerro o la quebrada donde se emplaza el proyecto. Para obra sobre material coluvial mezclado con escombros en el plan de la ciudad, complementamos la caracterización con ensayo CPT que resuelve perfiles donde la SPT pierde precisión.
La aislación sísmica en Valparaíso no se diseña para el sismo promedio: se diseña para el efecto combinado de quebrada y resonancia de cerro.
Cómo trabajamos
Contexto geotécnico local
Construir en Cerro Alegre es radicalmente distinto a hacerlo en el plan de Barón. En el cerro predominan rocas graníticas meteorizadas con velocidad de onda de corte que puede superar los 800 m/s a poca profundidad, mientras en Barón encontramos rellenos de arena limosa con nivel freático a menos de 3 metros durante el invierno. Ese contraste cambia el espectro de diseño y el periodo fundamental de la estructura. Quien ignora la microzonificación se arriesga a un sistema de aislación sísmica de base desacoplado de la realidad: periodos mal estimados, desplazamientos laterales subdimensionados. El mayor riesgo en Valparaíso no es solo el sismo lejano, sino la combinación de sismo cercano más efecto topográfico. La NCh 433 exige considerar ambos escenarios, y la aislación sísmica de base debe verificarse para el sismo máximo creíble sin colapso y para el sismo de diseño sin daño estructural.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: info@sondajespt.com
Video explicativo
Normas de referencia
NCh 433.Of1996 Mod. 2009 – Diseño sísmico de edificios, NCh 3171:2010 – Diseño de estructuras con aislación sísmica, NCh 2369.Of2003 – Diseño sísmico de estructuras e instalaciones industriales, NCh 1508:2014 – Geotecnia – Estudio de mecánica de suelos
Servicios técnicos vinculados
Modelamiento de respuesta sísmica local
Perfil de velocidades de onda de corte hasta roca ingenieril, análisis lineal equivalente o no lineal según plasticidad del suelo, y espectros de diseño ajustados por efecto topográfico para cada terraza o ladera del puerto.
Diseño y especificación de aisladores sísmicos
Selección de aisladores elastoméricos con núcleo de plomo, de alto amortiguamiento o de péndulo friccional, con verificación de estabilidad al pandeo, desplazamiento máximo bajo MCE y protocolo de ensayo de prototipo según NCh 3171.
Parámetros típicos
Preguntas frecuentes
¿Qué tipo de aislador es más adecuado para suelos de cerro en Valparaíso?
Depende del periodo fundamental del suelo y de la carga axial del edificio. En laderas con roca competente a menos de 5 metros, los aisladores de péndulo friccional (FPS) ofrecen buen recentrado y periodo independiente de la masa. En terrazas con suelo residual más profundo, los elastoméricos con núcleo de plomo (LRB) entregan amortiguamiento adicional. La decisión final sale del análisis tiempo-historia y de la verificación de desplazamiento máximo bajo el sismo máximo creíble.
¿Qué rango de costo tiene un diseño de aislación sísmica de base en Valparaíso?
Para proyectos de edificación media en la región, el diseño completo de aislación sísmica de base, incluyendo modelamiento sísmico, selección de aisladores, verificación estructural y especificaciones técnicas, se sitúa en un rango entre $1.769.000 y $4.434.000, según la complejidad geométrica de la estructura y la cantidad de escenarios sísmicos a analizar.
¿La NCh 433 exige análisis tiempo-historia para sistemas aislados?
Sí. La NCh 3171, que complementa a la NCh 433 en esta materia, exige análisis dinámico no lineal tiempo-historia con un mínimo de siete registros sísmicos representativos del sitio. No basta con el análisis modal espectral tradicional. Cada registro debe escalarse al espectro de diseño específico del predio, considerando el efecto de suelo y topografía.
