Un tendido de 24 a 48 geófonos verticales de 4.5 Hz se alinea sobre la rasante del cerro, conectado a un sismógrafo multicanal que registra la dispersión de ondas superficiales generadas con una comba de 8 kg. En Valparaíso, donde los suelos residuales de roca granítica se mezclan con rellenos antrópicos no controlados en las quebradas, el perfil unidimensional de Vs que extraemos del análisis modal permite clasificar el terreno según la NCh433.Of1996 Mod.2009 y obtener el parámetro VS30 sin necesidad de perforar. El procesamiento de los registros en el dominio frecuencia-número de onda separa los modos de Rayleigh del ruido ambiental, algo crítico en laderas con tráfico portuario constante. A partir de la curva de dispersión invertida se reconstruye el perfil de rigidez hasta 30 metros, justo lo que exige el decreto supremo 61 para la microzonificación sísmica de la comuna. Complementamos esta prospección indirecta con calicatas exploratorias cuando se requiere verificar la estratigrafía en los primeros metros junto al perfil de ondas S.
La velocidad de onda de corte promedio en los primeros 30 metros define la respuesta sísmica del terreno más que cualquier otro parámetro geotécnico aislado.
Cómo trabajamos

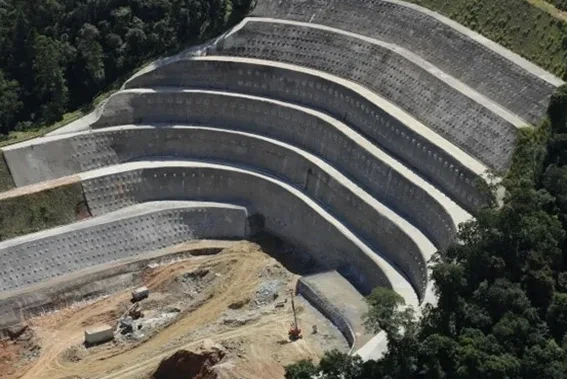

Contexto geotécnico local
Un edificio de departamentos proyectado en la cota 80 del cerro Playa Ancha enfrentó un dilema durante la etapa de anteproyecto: la roca granítica sana estaba a solo 4 metros en un sondeo, pero el perfil MASW reveló una capa intermedia de saprolito muy blando con Vs de 180 m/s entre los 6 y los 14 metros. Clasificar el sitio como suelo B habría subestimado la demanda sísmica en un 40% respecto al perfil real, que correspondía a un suelo D según la NCh433. Este tipo de contraste es típico de Valparaíso, donde la geomorfología de laderas con pendientes superiores al 25% genera coluviones gruesos sobre roca alterada. Omitir un estudio de ondas de corte en estas condiciones lleva a períodos fundamentales de vibración mal calculados, desplazamientos laterales excesivos y daño concentrado en los primeros pisos durante un sismo. La norma chilena es clara: para edificios de ocupación normal sobre 5 pisos en zona sísmica 3, la clasificación del suelo debe estar respaldada por mediciones directas de Vs, no solo por descripciones de calicata.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: info@sondajespt.com
Normas de referencia
NCh433.Of1996 Mod.2009 - Diseño sísmico de edificios y clasificación de suelos, NCh1508.Of2014 - Geotecnia - Estudio de mecánica de suelos, NCh2369.Of2003 - Diseño sísmico de estructuras e instalaciones industriales, NCh3171.Of2010 - Métodos sísmicos de refracción y ondas superficiales
Servicios técnicos vinculados
Perfil MASW 1D con arreglo activo
Adquisición con 24 geófonos y fuente impulsiva para obtener la curva de dispersión de Rayleigh e invertirla a un perfil de Vs cada 0.5 m hasta 30 m de profundidad. Incluye informe con valor VS30 y clasificación sísmica según NCh433.
Arreglo pasivo con microtremores
Registro de ruido ambiental con arreglos circulares o lineales para extender la profundidad de investigación más allá de 30 metros cuando el bedrock profundo no se alcanza con fuente activa.
Perfil combinado MASW + refracción sísmica
Ejecución simultánea de MASW y refracción P para correlacionar Vp y Vs en el mismo tendido. Útil en zonas de Valparaíso con nivel freático somero donde la velocidad de compresión enmascara la estratigrafía.
Medición de vibraciones ambientales
Registro triaxial con sismómetro de banda ancha para determinar períodos predominantes del suelo mediante cociente espectral H/V según la norma NCh3171.
Parámetros típicos
Preguntas frecuentes
¿Cuánto cuesta un ensayo MASW para clasificación VS30 en Valparaíso?
El rango de inversión para un perfil MASW completo con clasificación VS30 en Valparaíso está entre $725.000 y $1.286.000, dependiendo de la longitud del tendido, la cantidad de puntos de medición requeridos por la geometría del terreno y si se necesita procesamiento con modos pasivos adicionales.
¿Qué norma chilena regula la medición de ondas de corte para clasificación sísmica?
La NCh433 establece los tipos de suelo A a E en función de la velocidad de onda de corte promedio en los 30 metros superiores (VS30), mientras que la NCh3171 define los procedimientos para la adquisición y procesamiento de ondas superficiales mediante métodos activos y pasivos.
¿En qué tipo de terreno de Valparaíso es más recomendable el MASW?
El MASW es particularmente útil en laderas con rellenos de quebrada, suelos residuales de roca granítica alterada y terrenos donde la presencia de bloques erráticos impide el avance de ensayos de penetración. En los cerros de Valparaíso, la alta heterogeneidad lateral del subsuelo hace que el perfil continuo de Vs aporte información que un sondaje puntual no captura.
¿Cuánto tiempo toma ejecutar y entregar resultados de un MASW?
La adquisición en campo toma entre 2 y 4 horas por tendido, dependiendo del largo del arreglo y las condiciones de ruido ambiental en el puerto. El procesamiento e informe se entrega en 3 a 5 días hábiles, incluyendo la curva de dispersión, el perfil de Vs invertido y la memoria de cálculo del VS30.
