El error más recurrente que vemos en los cerros porteños es asumir que el macizo rocoso es homogéneo porque aflora en superficie. Una campaña de tomografía sísmica de refracción/reflexión mal ejecutada o, peor aún, omitida, ha llevado a sobrecostos brutales cuando la excavadora encuentra bloques erráticos o paleocauces rellenos de material suelto a diez metros de profundidad, algo típico en las quebradas rellenadas de Valparaíso. La geología local, dominada por la Formación Valparaíso con intercalaciones de areniscas, limolitas y depósitos coluviales en las 42 quebradas de la ciudad, exige un método geofísico que entregue una imagen tomográfica real del subsuelo. No alcanza con un perfil sísmico lineal básico; para proyectar el sello de fundación en laderas con pendientes superiores al 15%, se requiere un modelo de velocidades que discrimine la roca competente del material meteorizado. Complementamos esta interpretación con un ensayo de penetración CPT en los sectores de plan y relleno, para calibrar la respuesta geotécnica donde la sísmica pierde resolución.
En laderas sobre los 15 grados de inclinación, un modelo de velocidades sísmicas mal interpretado puede llevar al diseñador a subestimar la profundidad del sello de fundación en más de cinco metros.
Cómo trabajamos
Contexto geotécnico local
En Valparaíso muchas veces vemos que se subestima el efecto de la saturación estacional en los tendidos sísmicos superficiales. Durante los meses de invierno, los rellenos de las quebradas se saturan y la velocidad de la onda P puede enmascarar la presencia de aire ocluido en la zona no saturada, haciendo parecer el suelo más competente de lo que realmente está. El riesgo de omitir una tomografía de refracción/reflexión en este escenario es doble: clasificar erróneamente el perfil de suelo para el espectro de diseño sísmico, y no detectar cavidades o zonas de debilidad en los macizos rocosos fracturados de la Formación Valparaíso. Un perfil de velocidad de corte mal estimado en los cerros Alegre o Concepción, donde la topografía amplifica las ondas sísmicas, puede resultar en una demanda de ductilidad a la estructura que el cálculo original no previó, comprometiendo la estabilidad de edificaciones patrimoniales o nuevas torres de mediana altura.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: info@sondajespt.com
Normas de referencia
NCh433.Of1996 Mod. 2012 - Diseño sísmico de edificios (clasificación sísmica del suelo vía Vs30), NCh2369.Of2003 - Diseño sísmico de estructuras e instalaciones industriales, NCh3171 - Geotecnia - Métodos geofísicos de superficie para la caracterización del subsuelo, Guías para la aplicación de métodos geofísicos en ingeniería geotécnica - Comité de Geofísica ACHISINA
Servicios técnicos vinculados
Perfilaje tomográfico de refracción sísmica 2D (ondas P y S)

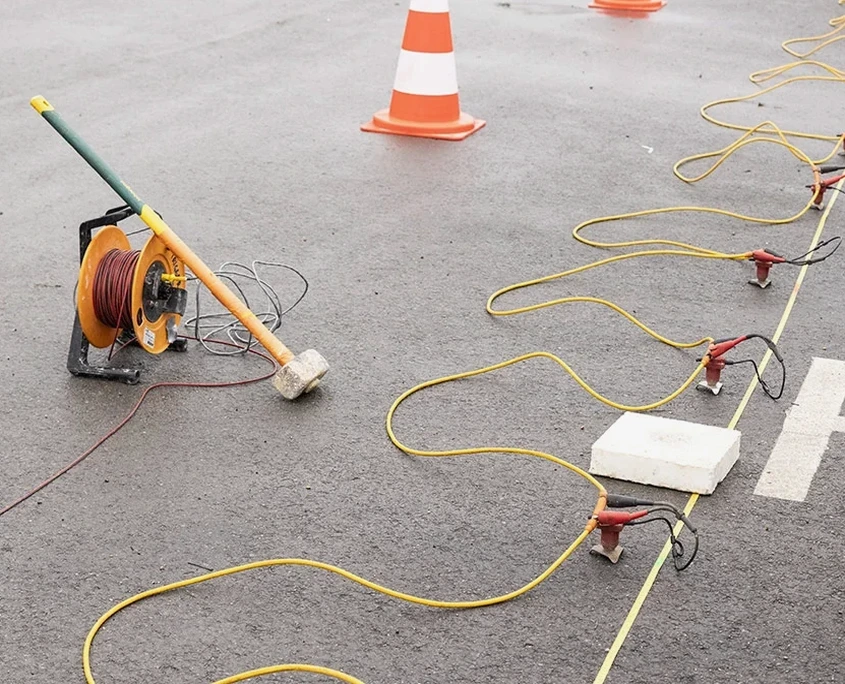

Orientado a determinar el basamento rocoso y la estratigrafía del subsuelo en laderas y quebradas. El disparo se realiza con martillo y placa en ambos extremos del tendido, con golpes intermedios cada 3 a 5 estaciones para asegurar cobertura de rayos en la zona de interés. El procesamiento incluye inversión tomográfica con algoritmo de trazado curvo de rayos y suavizamiento controlado por la densidad de cobertura.
Tendidos de reflexión sísmica de alta resolución
Aplicable en la zona del plan de Valparaíso y Viña del Mar, donde la profundidad al basamento supera los 40 metros. Se utiliza una fuente de impacto acelerado (P.A.S.T.) para generar un espectro de frecuencias amplio, con un arreglo de geófonos de 10 Hz y ventana de registro de 1 segundo. El procesamiento incluye corrección estática, deconvolución y migración post-apilado, generando una sección sísmica interpretable en términos de reflectores geotécnicos.
Análisis de amplificación topográfica y efecto de sitio
Mediante la combinación de perfiles de tomografía de refracción con mediciones de ruido ambiental (MASW pasivo), se construye un modelo de Vs30 y un perfil unidimensional de velocidades de corte que cumple con los requisitos de la NCh433 para la clasificación sísmica del suelo. Este servicio es mandatorio para edificios de más de 5 pisos en los cerros de Valparaíso, donde la pendiente introduce efectos de borde y amplificación dinámica.
Parámetros típicos
Preguntas frecuentes
¿Qué diferencia hay entre un perfil de refracción sísmica tradicional y una tomografía sísmica de refracción/reflexión?
El perfil tradicional interpreta el subsuelo como capas plano-paralelas con velocidad constante, lo cual es una simplificación que rara vez se cumple en la geología de Valparaíso. La tomografía sísmica de refracción/reflexión, en cambio, resuelve un modelo de celdas donde la velocidad puede variar lateral y verticalmente, permitiendo detectar contactos irregulares, lentes de material alterado o bloques erráticos. Para el caso de reflexión, además se obtiene una imagen de los reflectores profundos similar a una ecografía del terreno, con resolución métrica en los primeros 60 metros.
¿En qué sectores de Valparaíso es más crítica la aplicación de tomografía sísmica?
Principalmente en tres situaciones: (1) laderas con pendiente mayor al 10% donde la topografía amplifica las ondas sísmicas, como en los cerros Placeres, Barón o Mariposas; (2) quebradas rellenadas con material antrópico, donde la profundidad al basamento puede cambiar de 5 a 20 metros en distancias cortas; y (3) el borde costero y terrazas marinas de Playa Ancha, donde la interfase entre depósitos sedimentarios y la Formación Valparaíso presenta paleocanales que solo la tomografía de refracción/reflexión puede delimitar con precisión.
¿Cuánto cuesta un estudio de tomografía sísmica de refracción/reflexión en Valparaíso?
El costo varía según la longitud del tendido, la fuente sísmica requerida y la dificultad de acceso en los cerros. Para un proyecto típico en Valparaíso con dos a tres perfiles de 70 metros cada uno y procesamiento tomográfico completo, los honorarios se sitúan en el rango de $1.107.000 a $2.539.000. Este valor incluye la movilización del equipo de geofísica, la ejecución en terreno, el procesamiento en gabinete con inversión tomográfica y el informe técnico firmado por el ingeniero responsable.
¿El informe de tomografía sísmica sirve para la clasificación sísmica del suelo que exige la NCh433?
Sí, y de hecho es una de las aplicaciones principales del servicio. El procesamiento de la tomografía de refracción/reflexión entrega la velocidad de onda de corte (Vs) en los primeros 30 metros, que es el parámetro de ingreso para calcular el Vs30 y clasificar el suelo como B, C, D o E según la tabla de la NCh433. En Valparaíso, donde el basamento rocoso puede estar muy superficial en algunos puntos y muy profundo en otros, este dato es crítico para no sobredimensionar ni subestimar el espectro de diseño sísmico de la estructura.
