La geología de Valparaíso está dominada por una matriz de roca granítica meteorizada cubierta por depósitos de ceniza volcánica, material que localmente llaman "tierra colorada". Trabajar con estos suelos limo-arcillosos en las 42 quebradas que cruzan la ciudad exige un control de compactación que no deje lugar a interpretaciones. El ensayo de densidad de campo con cono de arena, ejecutado según la normativa NCh1508, permite verificar que cada capa de relleno estructural alcance al menos el 95% de la densidad máxima seca del laboratorio. En terrenos con pendientes superiores al 15%, tan comunes en los cerros porteños, una mala compactación puede gatillar asentamientos diferenciales que comprometan la estabilidad de viviendas aledañas y muros de contención. Combinamos este control con un ensayo CPT cuando los rellenos superan los 3 metros de profundidad y se necesita un perfil continuo de resistencia en zonas de antiguas quebradas rellenadas.
En suelos finos de origen volcánico como los de Valparaíso, el cono de arena sigue siendo el método de referencia para verificar el grado de compactación exigido por la NCh1508.
Cómo trabajamos
Contexto geotécnico local
Un edificio de 8 pisos en la subida Cumming, construido sobre un relleno de quebrada no controlado, empezó a mostrar fisuras diagonales en los muros del primer piso a los dos años de entregado. La investigación geotécnica posterior reveló que el relleno tenía densidades secas de apenas 1.45 t/m³ contra un requerimiento de proyecto de 1.72 t/m³. El error fue simple: el contratista ejecutó la compactación pero nadie verificó con ensayos de densidad de campo la energía realmente aplicada. La reparación costó más de seis veces lo que habría costado un programa de control de calidad durante la obra. En Valparaíso, con su sismicidad histórica y suelos susceptibles a la erosión interna, omitir el control de compactación en rellenos de plataforma equivale a sembrar un pasivo estructural que se manifestará durante el próximo evento sísmico importante, especialmente en los estratos superiores donde las aceleraciones se amplifican.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: info@sondajespt.com
Video explicativo
Normas de referencia
NCh1508 - Geotecnia: Determinación de la densidad in situ por el método del cono de arena, NCh1534/2 - Mecánica de suelos: Relaciones humedad-densidad (Proctor Modificado), NCh433.Of1996 Mod.2009 - Diseño sísmico de edificios
Servicios técnicos vinculados

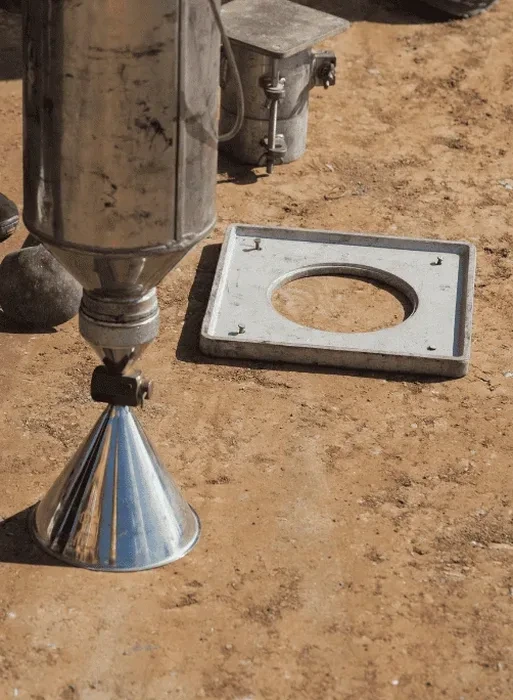

Ensayo de densidad in situ con cono de arena
Determinación de la densidad húmeda y seca en rellenos controlados, subbases granulares y terraplenes. Incluye la extracción de muestra para humedad, medición del volumen con arena calibrada y cálculo del porcentaje de compactación según especificación técnica. Emitimos informe con respaldo de laboratorio acreditado.
Programa de control de compactación para obra
Planificación estadística de la frecuencia de ensayos según el volumen de relleno y la criticidad de la estructura. Supervisamos la curva de control en tiempo real para que el contratista pueda ajustar la energía de compactación (pasadas, espesor de capa) antes de que se acumulen partidas no conformes.
Parámetros típicos
Preguntas frecuentes
¿Qué norma chilena regula el ensayo de densidad de campo con cono de arena?
El procedimiento está regulado por la NCh1508, que describe el método del cono de arena para determinar la densidad in situ de suelos. Se complementa con la NCh1534 para la obtención de la densidad máxima seca de referencia en laboratorio mediante el ensayo Proctor Modificado.
¿Cada cuántos metros cuadrados se debe hacer un control de compactación?
La frecuencia típica en rellenos estructurales es de un ensayo cada 150 a 200 metros cuadrados por capa compactada, aunque en obras críticas como plateas de fundación o rellenos bajo losa se reduce a un control cada 100 metros cuadrados. El espesor de capa suelta no debe superar los 30 cm antes de compactar.
¿Cuánto cuesta un ensayo de cono de arena en Valparaíso?
El precio de un ensayo individual de densidad de campo con cono de arena en Valparaíso se ubica entre $49.000 y $60.000 pesos chilenos, dependiendo de la cantidad de puntos a ejecutar en la misma visita y la distancia de desplazamiento hacia los cerros. Programas de control con más de 20 ensayos acceden a tarifas preferenciales.
¿Qué limitaciones tiene el método del cono de arena en los suelos de Valparaíso?
El método pierde precisión en suelos con partículas mayores a 50 mm, como los bolones que aparecen en los rellenos de la costanera. Tampoco es representativo en suelos muy sueltos o arenas limpias bajo la napa, donde la excavación del orificio puede colapsar. En esos casos se recomienda complementar con otros métodos.
